沉淀硬化不銹鋼是一種通過熱處理手段使合金元素在基體中沉淀析出，從而提高強(qiáng)度和硬度的不銹鋼，可分為馬氏體型、半奧氏體型和奧氏體型三類。

一、產(chǎn)品參數(shù)

1.尺寸：定制

2.材質(zhì)：沉淀硬化不銹鋼，17-7 PH/17-4 PH/15-5 PH等。

3.熱處理：退火、固溶、時效

4.表面處理：拋光/黑色表面

5.形狀：圓棒/方條/板

6.運(yùn)輸包裝：木箱

7.保修期：一年

二、特點(diǎn)

高強(qiáng)度：經(jīng)過沉淀硬化處理后，其強(qiáng)度可與高強(qiáng)度合金鋼媲美，抗拉強(qiáng)度最高可達(dá) 1850MPa。

優(yōu)異的耐蝕性：耐蝕性與奧氏體不銹鋼相當(dāng)，能在多種腐蝕環(huán)境中使用。

良好的加工性能：“先軟態(tài)加工后強(qiáng)化” 的特性，使其可在固溶處理后進(jìn)行加工成型，再通過時效強(qiáng)化，降低了加工成本。

較好的焊接性：在一定條件下可以進(jìn)行焊接，但需要注意焊接工藝。

固溶處理：一般加熱溫度在 1020-1040℃，保溫后水冷或油冷，獲得均勻的奧氏體組織，此時材料硬度較低，便于加工。

時效處理：固溶處理后的材料在 480-620℃進(jìn)行時效處理，使合金元素沉淀析出，提高強(qiáng)度和硬度。如 17-4PH 在 480℃時效后，抗拉強(qiáng)度 σb≥1310MPa。

三、應(yīng)用

沉淀硬化不銹鋼廣泛應(yīng)用于航空航天領(lǐng)域，用于制造飛機(jī)發(fā)動機(jī)部件、起落架等；在石油化工領(lǐng)域，可制造閥門、泵軸等；在醫(yī)療器械領(lǐng)域，可用于制造手術(shù)器械、植入物等；還可用于機(jī)械制造領(lǐng)域，制造各種高強(qiáng)度機(jī)械零件。

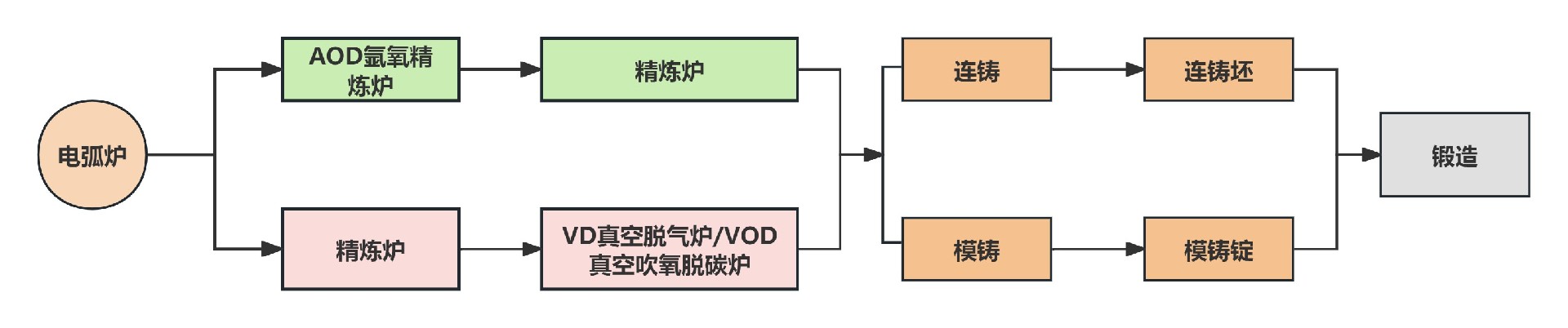

四、生產(chǎn)流程

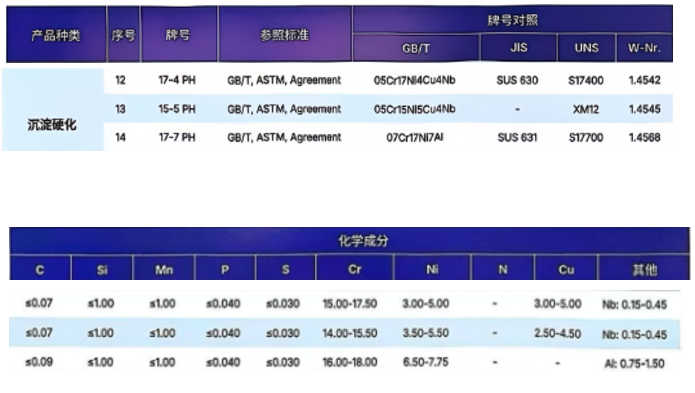

五、鋼號及化學(xué)元素
