服務熱線：+86-510-80628100天井鉆機是礦山、水電、交通等地下工程建設中的重要設備，廣泛應用于天井、溜井、斜井等豎直或傾斜通道的施工。相比傳統的鉆爆法，具有安全性高、成井質量好、施工速度快、對圍巖擾動小等顯著優勢。
一、天井鉆機滾刀的工作原理與分類
1.1工作原理
天井鉆機擴孔作業時，刀盤在鉆機驅動下旋轉并施加向上的反提力，安裝于刀盤上的滾刀在回轉和反提的雙重作用下，沿井底巖石工作面作純滾動或產生微量位移，形成沖擊載荷。滾刀刀齒通過沖擊、擠壓和剪切作用對巖石進行破碎，巖石在接觸應力作用下產生裂紋并擴展，最終形成巖屑被排出井外.
1.2 主要類型
根據刀齒材料和結構形式，天井鉆機滾刀主要分為以下幾類：
（1）鑲齒滾刀

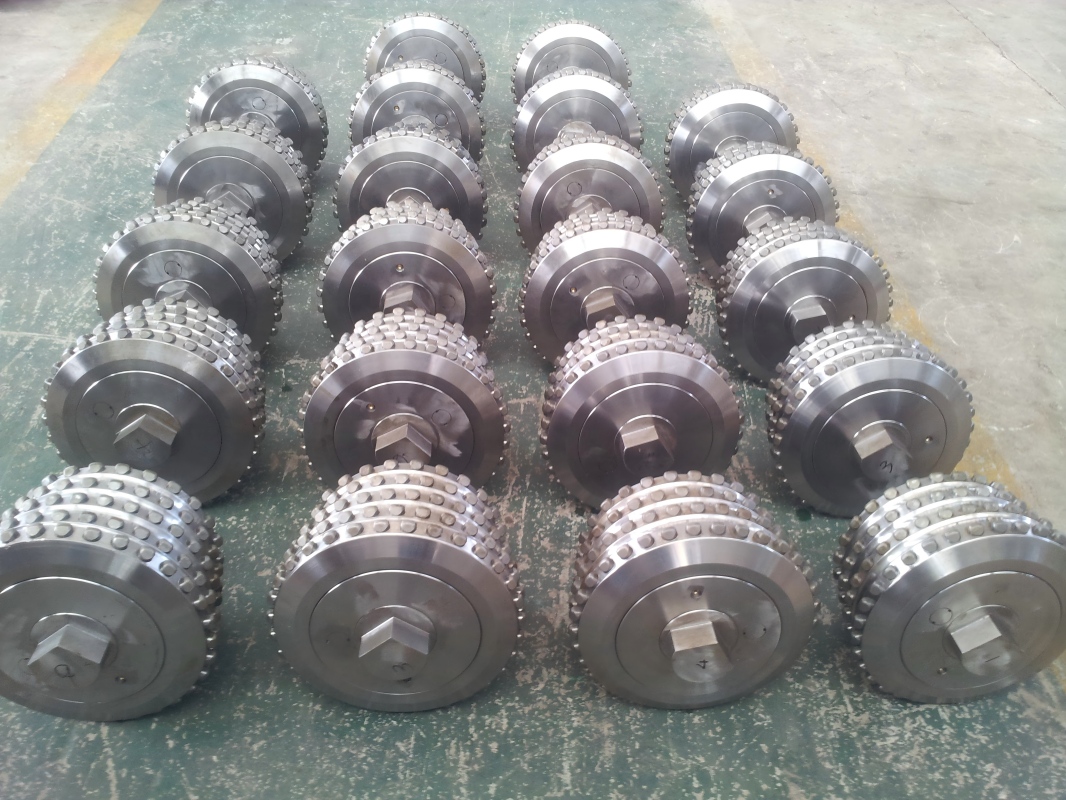

鑲齒滾刀是目前應用最廣泛的形式，其刀齒采用硬質合金材料，通過過盈配合鑲嵌于滾輪體上預加工的齒孔中。硬質合金齒具有高硬度、高耐磨性的特點，能夠有效破碎堅硬巖石。根據齒形不同，可分為球形齒、錐形齒、楔形齒和彈道形齒等，分別適用于不同硬度范圍的巖層。
（2）鋼齒復合滾刀
鋼齒復合滾刀是近年來發展的一種新型結構，其保徑齒和內排齒與輪體一體成型，采用楔形齒型設計，并在齒背處設置耐磨合金層。這種結構的優勢在于：齒牙高度較高且穩定，切削效率高；結構簡單，制造成本較低；特別適用于軟至中硬巖層的反井施工。
（3）單排齒與多排齒滾刀
根據刀齒排數，滾刀可分為單排齒滾刀和多排齒滾刀。單排齒滾刀結構簡單，適用于中硬巖層；多排齒滾刀具有更高的破巖效率和更長的使用壽命，適用于硬巖和極硬巖地層.
二、滾刀有哪些關鍵技術？
2.1 安裝定位技術
鍵銷組合定位結構是近年發展的重要技術解決方案。該結構采用若干組定位鍵和定位銷組合實現滾刀座與刀盤刀架的定位連接：定位鍵和定位銷的上端與滾刀座過渡連接，下端與刀盤刀架過盈連接，形成階梯式定位。
這種設計具有以下優勢：一是定位可靠，能夠有效防止擴孔作業中滾刀座在回轉力矩作用下發生擺動和旋轉；二是通過定位鍵和定位銷承受剪切負載，保護緊固螺栓不受剪切破壞；三是在定位鍵和定位銷中間開設螺紋孔，便于拆卸更換，提高了滾刀座的互換性。
2.2 軸承與密封技術
軸承系統方面，高端滾刀通常采用專用芯包軸承或組合軸承（如圓錐滾子軸承與推力軸承的組合），以同時承受徑向和軸向載荷。
密封技術是決定滾刀壽命的關鍵因素之一。目前硬巖深井破巖高效滾刀采用了預應力自補償復合金屬旋轉密封技術。該技術通過研究密封預應力的施加方式和量化特征，優化密封應力的幾何分布和響應特性，實現密封機能的自適應性，從而顯著延長密封壽命，確保成井施工的連續性。
潤滑系統方面，將注油孔集成于塞銷上，塞銷裝入滾輪體的塞銷孔中，有效避免了傳統設于芯軸上時軸承內腔油脂堆積做無用功的現象，提升了軸承內部的油脂潤滑效果。
更進一步的創新是儲油補償平衡系統。該技術利用滾刀工作時的振動使軸承組件內部產生抽吸作用，同時泥漿壓力作用于儲油囊，使儲油囊內的潤滑油不斷通過導油通道進入容納槽潤滑軸承組件。這一設計能夠平衡滾刀工作時容納槽內外的壓力差，使密封組件在較小的內外壓差下正常工作，防止鉆井液進入和潤滑液漏失，并可儲存足夠的潤滑脂向容納槽內不斷補充。
2.3 齒形設計與切削結構
齒形設計直接影響破巖效率和滾刀對不同巖層的適應性。傳統滾刀多采用球形齒或錐形齒，近年來楔形齒的應用日益廣泛。
楔形齒型具有以下特點：齒牙高度較高，能夠產生更大的應力集中效應，有利于巖石裂紋的萌生和擴展；切削效率高；結構簡單，便于加工制造。
在齒排布置方面，交錯排列設計能夠?qū)崿F(xiàn)井底破碎帶的全覆蓋，使巖石破碎更均勻細小，有利于排渣。保徑齒與內排齒的組合設計則兼顧了井壁保護和高效破巖的雙重需求。
三、發展趨勢
（1）高效化：通過優化齒形設計、布齒方式和切削結構，不斷提高單位能耗下的破巖體積，實現高效破巖。
（2）長壽命化：通過軸承技術、密封技術和潤滑系統的持續改進，延長滾刀在井下惡劣工況下的連續工作時間，減少更換頻次。
（3）智能化：探索在滾刀中集成傳感器，實時監測滾刀的工作狀態、溫度、振動等參數，為鉆進參數優化和故障預警提供數據支持。
（4）定制化：針對不同巖層條件和工程需求，開發系列化、定制化的滾刀產品，實現“量體裁衣”式的精準匹配。
（5）標準化與互換性：優化安裝接口的標準化設計，提高不同品牌滾刀的互換性，降低用戶備件庫存成本。
四、結論
天井鉆機滾刀作為反井鉆孔的核心破巖工具，其技術水平直接關系到地下工程的施工效率、成本和安全。當前，滾刀技術的發展已從單純的破巖效率提升，轉向包含安裝定位、軸承密封、齒形設計、潤滑系統等多個技術維度的系統優化。
